طراحی و توسعه واحدهای نسل سوم تولید انواع قیر

Third-Generation Bitumen Production Plants

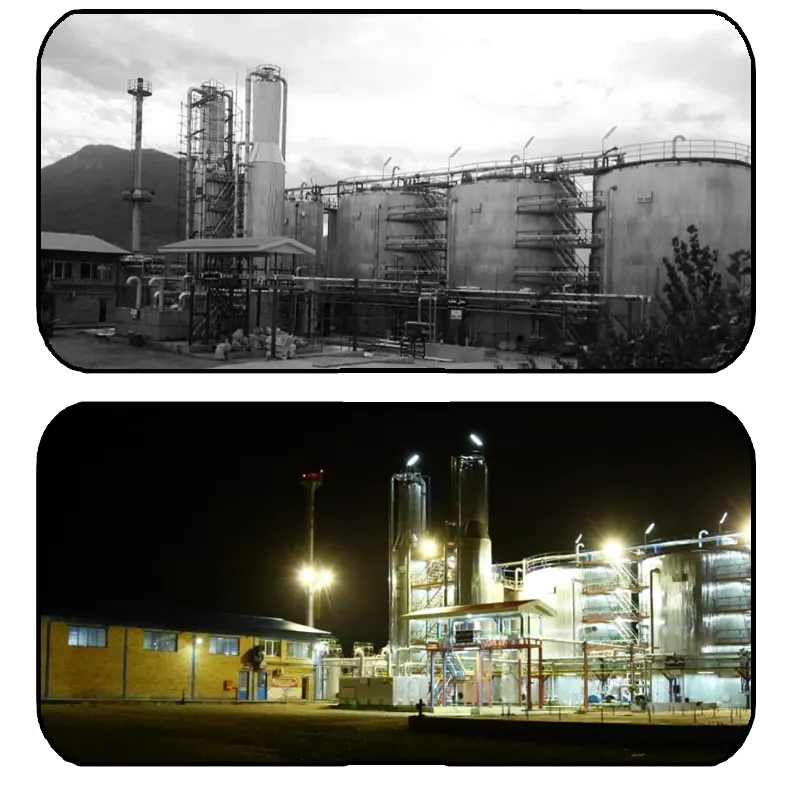

شرکت فنی مهندسی فناورگستر پیمان با تکیه بر دانش فنی بومی، تجربه طراحی و راه‌اندازی واحدهای صنعتی و شناخت تخصصی فرآیندهای تولید قیر، فناوری واحدهای نسل سوم تولید انواع قیر را توسعه داده است. این واحدها به‌عنوان مجموعه‌ای یکپارچه از فرآیندهای پالایش، انتقال حرارت، اختلاط، هوادهی، ذخیره‌سازی و کنترل فرآیند طراحی می‌شوند و قابلیت تبدیل خوراک‌های مختلف پالایشگاهی به طیف متنوعی از محصولات قیری را دارند.

فناوری نسل سوم، صرفاً یک خط تولید قیر نیست؛ بلکه یک واحد فرآیندی کوچک‌مقیاس، توسعه‌پذیر و چندمحصولی است که متناسب با مشخصات خوراک، نیاز بازار، ظرفیت سرمایه‌گذاری و استاندارد محصول نهایی طراحی می‌شود.

خوراک‌ها و محصولات قابل تولید

طراحی فرآیند هر واحد بر اساس آنالیز واقعی خوراک، امکانات سایت و مشخصات محصول موردنیاز انجام می‌شود. خوراک‌های قابل بررسی در این واحدها می‌توانند شامل موارد زیر باشند:

وکیوم باتوم Vacuum Bottom – VB
اسلاپس‌های پالایشگاهی Slops
پی‌دی‌ای تار PDA Tar
نفت فوق‌سنگین و برخی برش‌های سنگین پالایشگاهی
نفت کوره و سایر جریان‌های سنگین قابل فرآورش
خوراک‌های ترکیبی، مشروط به انجام مطالعات فرآیندی و آزمایشگاهی

با توجه به نوع، ترکیب و رفتار رئولوژیکی خوراک، امکان طراحی فرآیند برای تولید محصولات زیر فراهم می‌شود:

قیرهای نفوذی از جمله گریدهای 40/50، 60/70، 85/100 و 200/300
قیرهای اکسیدشده از جمله گریدهای R90/15 و R115/10
قیرهای عملکردی Performance Grade – PG
قیرهای ویسکوزی Viscosity Grade – VG
قیرهای پلیمری و اصلاح‌شده
محصولات قیری ویژه متناسب با نیاز راه‌سازی، ساختمان و صنایع عایق

تولید هر گرید تابع مشخصات خوراک، فرمولاسیون، شرایط عملیاتی و الزامات استاندارد محصول است؛ بنابراین پیش از تعیین سبد تولید، انجام آنالیز خوراک، مطالعات آزمایشگاهی و طراحی فرآیند ضروری خواهد بود.

مبانی فناوری نسل سوم

مهم‌ترین ویژگی واحدهای نسل سوم، حذف حرارت مستقیم از فرآیند اصلی تولید و استفاده از سامانه‌های غیرمستقیم و کنترل‌شده انتقال حرارت است. در این ساختار، گرمایش خوراک، راکتورها، مخازن و خطوط فرآیندی عمدتاً از طریق سیستم روغن داغ، جکت‌های حرارتی، کویل‌ها و مبدل‌های حرارتی انجام می‌شود.

این معماری فرآیندی موجب کنترل دقیق‌تر دما، کاهش نقاط داغ موضعی، محدودشدن تشکیل کک، بهبود ایمنی عملیاتی و افزایش عمر مفید تجهیزات می‌شود. همچنین کنترل دما، فشار، دبی هوا، زمان ماند و نرخ سیرکولاسیون متناسب با نوع خوراک و محصول در اختیار سیستم کنترل و اپراتور قرار می‌گیرد.

مزایای واحدهای نسل سوم

انعطاف‌پذیری در خوراک و محصول

واحدها به‌صورت ماژولار و توسعه‌پذیر طراحی می‌شوند تا امکان استفاده از خوراک‌های مختلف و تولید چند گرید محصول، متناسب با مطالعات فرآیندی و نیاز بازار، فراهم باشد.

ارتقای کیفیت و ثبات محصول

کنترل دقیق پارامترهای فرآیندی، امکان پایش دما، فشار، هوادهی، زمان ماند و اختلاط را فراهم کرده و به کاهش نوسان کیفیت محصول کمک می‌کند.

حذف حرارت مستقیم از فرآیند اصلی

استفاده از سامانه روغن داغ و مبدل‌های حرارتی، ریسک‌های ناشی از تماس مستقیم شعله با تجهیزات حاوی مواد هیدروکربنی را کاهش می‌دهد و شرایط ایمن‌تری برای بهره‌برداری ایجاد می‌کند.

کاهش مصرف انرژی

طراحی بهینه شبکه انتقال حرارت، عایق‌کاری، سیرکولاسیون کنترل‌شده، انتخاب صحیح تجهیزات و بازیافت حرارت می‌تواند مصرف انرژی را در مقایسه با سامانه‌های سنتی کاهش دهد. میزان صرفه‌جویی نهایی باید بر اساس ظرفیت، خوراک، شرایط سایت و مبانی طراحی هر پروژه محاسبه شود.

بومی‌سازی دانش و تجهیزات

بخش عمده طراحی، ساخت، نصب و راه‌اندازی این واحدها با استفاده از توان مهندسی، سازندگان و امکانات داخلی انجام می‌شود که موجب کاهش وابستگی خارجی، تسهیل تأمین قطعات و دسترسی بهتر به خدمات پشتیبانی می‌شود.

توسعه‌پذیری آینده

در طراحی جانمایی تجهیزات، پایپینگ، ظرفیت مخازن، یوتیلیتی‌ها و سیستم کنترل، امکان افزایش ظرفیت، توسعه سبد محصولات و ارتقای تدریجی واحد در نظر گرفته می‌شود.

کنترل آلایندگی

سامانه‌های جمع‌آوری و هدایت بخارات، کندانس بخارات هیدروکربنی، سیرکولاسیون مخازن و کنترل انتشار، متناسب با الزامات زیست‌محیطی و شرایط واقعی پروژه طراحی می‌شوند.

اتوماسیون و کنترل فرآیند

فرآیند تولید می‌تواند به دو حالت دستی و خودکار کنترل شود. سیستم‌های ابزار دقیق، PLC، HMI و سامانه‌های مانیتورینگ، امکان کنترل و ثبت پارامترهای عملیاتی را فراهم می‌کنند.

قابلیت توسعه به کارخانه‌های نسل پنجم

معماری ماژولار، سیستم ابزار دقیق، جمع‌آوری داده و زیرساخت اتوماسیون، امکان ارتقای آینده واحد به سامانه‌های هوشمند، تحلیل داده، نگهداری پیش‌بینانه و Digital Twin را فراهم می‌سازد.

الزامات آزمایشگاهی و کنترل کیفیت

برای کنترل خوراک، پایش فرآیند و ارزیابی محصول نهایی، پیش‌بینی آزمایشگاه تخصصی متناسب با سبد تولید پروژه ضروری است. دامنه تجهیزات و آزمون‌ها بر اساس گریدهای محصول، استانداردهای مرجع و سطح کنترل کیفیت موردنیاز تعیین می‌شود.

آزمون‌های متداول قیر می‌تواند شامل موارد زیر باشد:

درجه نفوذ Penetration
نقطه نرمی Softening Point
کشش‌پذیری Ductility
حلالیت و خلوص Solubility
نقطه اشتعال Flash Point
افت وزنی و اثر حرارت
آزمون لایه نازک TFOT
آزمون لایه نازک چرخشی RTFOT
ویسکوزیته دینامیکی و سینماتیکی
وزن مخصوص
آزمون‌های پیرشدگی کوتاه‌مدت و بلندمدت

برای قیرهای عملکردی PG، متناسب با نیاز پروژه، آزمون‌های پیشرفته زیر نیز پیش‌بینی می‌شوند:

رئومتر برش دینامیکی DSR
رئومتر تیرچه خمشی BBR
آزمون کشش مستقیم DTT
محفظه پیرشدگی تحت فشار PAV
آزمون ویسکوزیته دورانی Rotational Viscometer

انتخاب تجهیزات آزمایشگاهی باید بر اساس استانداردهای ASTM، AASHTO، EN و ISIRI و متناسب با محصولات قابل تولید انجام شود.

ذخیره‌سازی خوراک و محصول

ظرفیت مخازن ذخیره بر اساس ظرفیت تولید، برنامه تأمین خوراک، شرایط فصلی، نحوه حمل و استراتژی فروش تعیین می‌شود. در طراحی واحدهای نسل سوم، مخازن مستقل برای خوراک‌ها و محصولات مختلف پیش‌بینی می‌شوند تا از اختلاط ناخواسته، آلودگی متقابل و نوسان کیفیت جلوگیری شود.

تعداد، ظرفیت و آرایش مخازن برای هر پروژه به‌صورت مستقل و بر اساس مطالعات لجستیکی و فرآیندی تعیین می‌شود و نمی‌توان یک ظرفیت ثابت را برای تمامی پروژه‌ها مبنا قرار داد.

سامانه‌های ایمنی، آتش‌نشانی و کنترل

در طراحی واحد، زیرساخت‌های ایمنی و بهره‌برداری متناسب با سطح ریسک و الزامات پروژه پیش‌بینی می‌شود، از جمله:

شبکه اعلام و اطفای حریق
مخزن و پمپ‌های آتش‌نشانی
هیدرانت، مانیتور و تجهیزات اطفا
سیستم اتصال زمین و حفاظت الکتریکی
تجهیزات کنترل فشار و دما
شیرهای ایمنی و سامانه‌های قطع اضطراری
سامانه تهویه و کنترل بخارات
اتاق کنترل و سیستم مانیتورینگ
الزامات دسترسی، تخلیه اضطراری و عملیات تعمیراتی

مطالعات ایمنی پروژه می‌تواند شامل PHA، HAZOP، Fire Risk Assessment و بررسی الزامات HSE باشد.

استانداردها و کدهای مهندسی

طراحی و ساخت واحدهای نسل سوم متناسب با نوع تجهیز و دامنه پروژه، بر اساس استانداردها و کدهای معتبر انجام می‌شود، از جمله:

API 650، API 620 و API 653 برای مخازن ذخیره
ASME Section VIII برای تجهیزات تحت فشار
ASME B31.3 برای پایپینگ فرآیندی
ASME Section IX برای صلاحیت روش‌های جوشکاری و جوشکاران
ASME Section V برای آزمون‌های غیرمخرب
ASTM برای مشخصات مواد و روش‌های آزمون
AWS D1.1 برای سازه‌های فولادی جوشی
NFPA برای سامانه‌های حفاظت و اطفای حریق
ISO، EN، AASHTO و ISIRI متناسب با الزامات محصول و پروژه
ضوابط سازمان ملی استاندارد، وزارت راه و شهرسازی، سازمان حفاظت محیط‌زیست و سایر مراجع ذی‌صلاح

انتخاب استاندارد مرجع هر تجهیز باید در ابتدای پروژه و در قالب Design Basis مشخص شود.

مدارک مهندسی پروژه‌های نسل سوم  Engineering Deliverables

فناورگستر پیمان مدارک مهندسی موردنیاز پروژه را بر اساس دامنه قرارداد، سطح مهندسی، برنامه زمان‌بندی و پیشرفت پروژه تهیه و ارائه می‌کند. برنامه صدور مدارک در ابتدای پروژه در قالب Master Document Register – MDR تعیین می‌شود.

مدارک مهندسی فرآیند
مبانی طراحی فرآیند Process Design Basis
مشخصات خوراک و روش‌های نمونه‌برداری و آزمون
مشخصات محصولات و استانداردهای کیفی
شرح فرآیند Process Description
موازنه جرم و انرژی Heat & Material Balance
نمودار جریان فرآیند PFD
نقشه‌های لوله‌کشی و ابزار دقیق P&ID
فهرست خطوط Line List
فهرست تجهیزات Equipment List
فهرست یوتیلیتی‌ها و میزان مصرف
فلسفه کنترل Control Philosophy
فلسفه ایمنی و توقف اضطراری
دستورالعمل بهره‌برداری Operating Manual
دستورالعمل راه‌اندازی و توقف واحد
مدارک مکانیک و تجهیزات
دیتاشیت تجهیزات فرآیندی
محاسبات و نقشه‌های مخازن
محاسبات و نقشه‌های تجهیزات تحت فشار
مشخصات فنی مبدل‌های حرارتی
مشخصات بویلر و سیستم روغن داغ
نقشه‌های ساخت و مونتاژ
مشخصات فنی خرید تجهیزات
برنامه بازرسی و آزمون ITP
مدارک جوشکاری شامل WPS، PQR و WPQ
مدارک آزمون‌های غیرمخرب و کنترل کیفیت
مدارک پایپینگ
جانمایی کلی تجهیزات Plot Plan
نقشه‌های General Arrangement

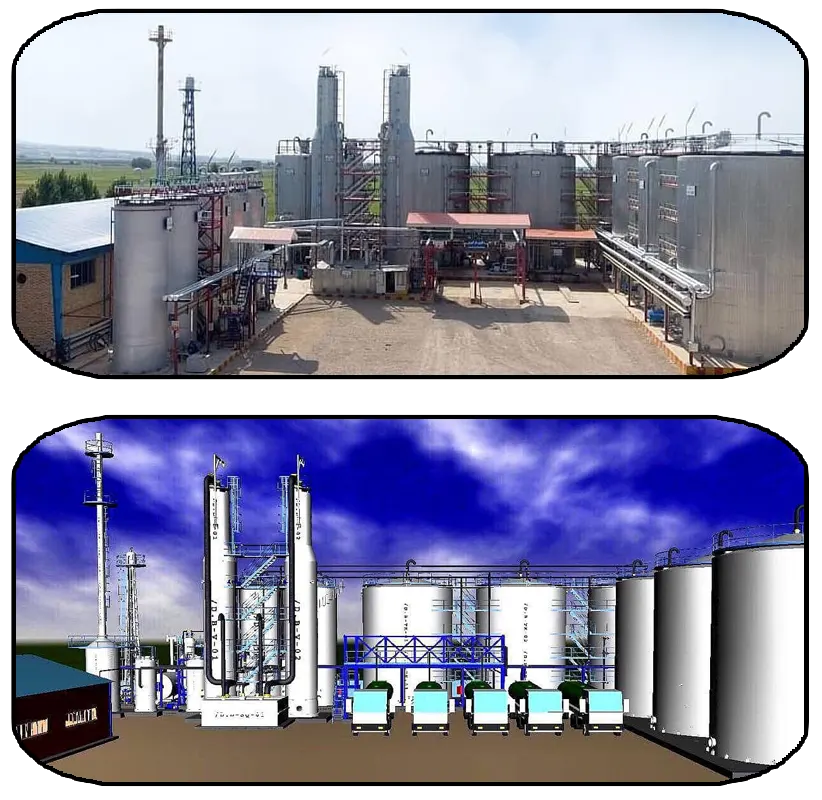

مدل سه‌بعدی واحد
نقشه‌های پایپینگ
نقشه‌های ایزومتریک
نقشه‌های ساپورت
کلاس متریال پایپینگ Piping Material Class
فهرست شیرآلات و اقلام ویژه
محاسبات تحلیل تنش
فهرست متریال و مقادیر MTO
نقشه‌های As-Built
مدارک عمران و سازه
نقشه‌های تسطیح و محوطه‌سازی
نقشه‌های Cut & Fill
نقشه‌های فونداسیون تجهیزات
نقشه فونداسیون مخازن
نقشه سازه‌های فلزی و پایپ‌راک
نقشه ساختمان‌های صنعتی و اتاق کنترل
طراحی کانال‌ها، ترنچ‌ها و مسیرهای زیرزمینی
محاسبات سازه‌ای متناسب با شرایط ژئوتکنیکی سایت
مدارک برق، ابزار دقیق و کنترل
فهرست ابزار دقیق
دیتاشیت تجهیزات ابزار دقیق
نقشه‌های لوپ
Hook-Up Drawing
فلسفه کنترل و منطق عملکرد
Cause & Effect Diagram
معماری سیستم کنترل
طراحی PLC، HMI و SCADA
نقشه‌های برق، اتصال زمین و روشنایی
فهرست کابل‌ها و مصرف‌کننده‌های الکتریکی
مدارک بهره‌برداری و راه‌اندازی
برنامه پیش‌راه‌اندازی و راه‌اندازی
دستورالعمل تست سرد و گرم
چک‌لیست‌های بازرسی و تحویل
دستورالعمل بهره‌برداری
دستورالعمل تعمیر و نگهداری
فهرست قطعات یدکی پیشنهادی
برنامه آموزش اپراتورها
مدارک نهایی پروژه و Mechanical Completion Dossier
فیلم یا انیمیشن سه‌بعدی پروژه، در صورت پیش‌بینی در دامنه قرارداد

رویکرد فناورگستر پیمان

هدف فناورگستر پیمان، صرفاً ساخت یک خط تولید نیست؛ بلکه طراحی یک واحد صنعتی ایمن، اقتصادی، توسعه‌پذیر و متناسب با شرایط واقعی سرمایه‌گذار است. هر پروژه بر اساس مشخصات خوراک، ظرفیت تولید، محصولات هدف، بازار، امکانات سایت، منابع انرژی و الزامات قانونی به‌صورت اختصاصی طراحی می‌شود.

در این رویکرد، دانش فرآیند، طراحی مهندسی، تجهیزات، پایپینگ، ابزار دقیق، ایمنی، کنترل کیفیت، راه‌اندازی و انتقال دانش بهره‌برداری در قالب یک سیستم یکپارچه دیده می‌شوند تا کارخانه از مرحله ایده و سرمایه‌گذاری تا بهره‌برداری پایدار، از پشتیبانی مهندسی منسجم برخوردار باشد.
