تهیه و پشتیبانی کلیه تجهیزات مرتبط با صنعت نفت و گاز
شرکت فنی مهندسی فناورگستر پیمان آمادگی تهیه و پشتیبانی کلیه تجهیزات و لوازم ذیل را دارا می باشد:

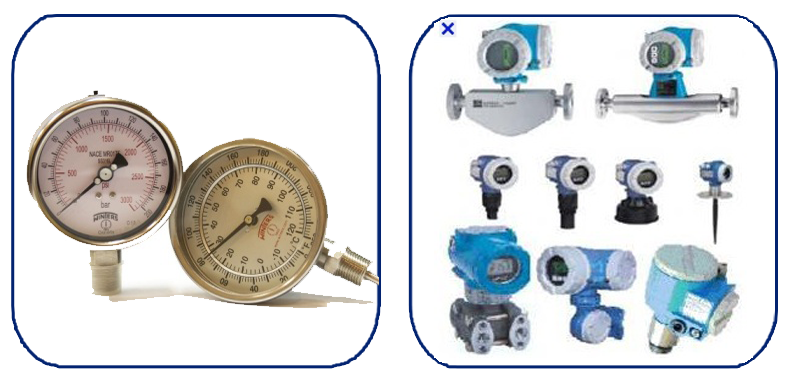

انواع لوله و اتصالات درزدار و بدون درز، مانیسمان، آتشخوار و گالوانیزه (فولادی، پلی اتیلن، برنجی، چدنی و استنلس استیل)، انواع لوازم ازمایشگاهی، انواع پمپ های سانتریفوژ و دنده ای (فولادی، پلی اتیلن، برنجی، چدنی و استنلس استیل)، انواع شیرآلات ترموستاتیک،  پتوماتیک، چاقویی، رزوه ای، فلنجی، شیرفلکه های دروازه ای، کروی، سوزنی، Gete و Globe (فولادی، پلی اتیلن، برنجی، چدنی و استنلس استیل)، تجهیزات ابزار دقیق از قبیل دماسنج، فشار سنج و ...، انواع لرزه گیر جوشی و فلنجدار آکاردئونی، لاستیکی و حصیری، انواع اتصالات استات کپلینگ و زانو و سه راه رزوه ای و جوشی، انواع فلنجهای گلودار، تخت و کور فولادی و چدنی، انواع ورق گالوانیزه و سیاه و روغنی

آشنایی با انواع اتصالات نفت و گاز

شناخت شیرآلات

 شیر کروی یا Globe Valve
گلوب ولو چیست ؟ گلوب ولو، فلکه ای که با حرکت عمودی که در بخش ورودی سیال ، تنظیم سیال و همچنین قطع مسیر سیال مورد استفاده میشود، علت نامگذاری این نوع ولو  بخاطر وجود یک گوی سوزن مانند درداخل شیر آن می باشد که با نشیمن آن بر روی سیت  موجب آبند میباشد .
دراین نوع ولو که میتوان تنظیم کرد با توجه به نوع ولو و تعداد دور باز یا بسته شدن هندویل ولو نسبت ورودی سیال را تنظیم نمود . فلکه های سوزنی در چند مدل ساخته میشوند .

شیرهای کشویی (Gate valve)
شیرهای کشویی، شیرهایی هستند که برای قطع و وصل جریان مورد استفاده قرار می گیرند. یا به طور کامل باز هستند و یا کاملاً بسته می باشند. دیسک شیرهای کشویی در زمانی که شیر کاملاً باز است از مسیر خارج می شوند و در بونت شیر قرار می گیرند.
در واقع در gate valve ها ، در زمان باز بودن، سیال از مسیری عبور می­کند که از نظر سایز و ابعاد با سایز خط یکسان می باشد. لازم به ذکر است که اگر از این مدل شیر، برای تنظیم جریان استفاده شود، به دلیل آنکه هنگامیکه جریان به دیسک شیر برخورد می­کند ارتعاشات درون دیسک شروع شده و علاوه بر آن باعث ایجاد سایش و فرسایش درون دیسک می شود. بنابراین هرگز نباید از شیرهای کشویی برای تنظیم جریان استفاده کرد. در این مدل از شیر باید دقت کرد که چه در زمان نگه داری در انبار و چه در زمان بسته بودن شیر برو روی خط، هرگز نباید شیر در وضعیت نزدیک به حالت بسته باشد.

شير پروانه اي (Butterfly Valve)
شير پروانه اي با حركت چرخشي براي قطع و وصل كردن جريان و همچنين تنظيم جريان مورد استفاده قرار مي گيرد.
شير پروانه اي داراي عملكرد آسان و سريع مي باشند چون 90 درجه چرخش  دستگيره ، مجرابند را از حالت كاملاً بسته به حالت كاملاً باز تغيير وضعيت مي دهد . شيرهاي پروانه اي بزرگتر داراي عملگرهايي مختلفي بصورت دستي،پنوماتيك،وهيدروليك مي باشد. اين شيرها مزيتهاي فراواني نسبت به ساير شيرها دارند. خصوصاً  در سايزهاي بزرگ از اين نمونه شيرها استفاده مي گردد.
اين شير بر روي خطوط انتقال گاز و مايع در فشار هاي كم و جريان هاي Slurry مورد استفاده قرار مي گيرد .استفاده از اين شير در فشارهاي بالا به دليل نشتي توصيه نمي شود.
     شير پروانه اي در سايزهاي مختلف 2/1-1 الي 200 اينچ ساخته و تعميرات آنها ساده است ولي بايد مرتب گريسكاري شود. در بعضي از مواقع و در موارد خاص بوسيله فلكه دستي كه به ميله گرداننده صفحه وصل مي باشد و مكانيزم آن در يك جعبه چرخ دنده قرار دارد مجهز مي كنند تا چنانچه اگر گرداننده اصلي كه هوا يا هيدروليك باشد از كار بيفتد ، بتواند با آزاد كردن آن از دنده با اهرم يا فلكه دستي مجرابند را در هر حالت كه باشد نگه داشت .
 ويژگي ديگر اين شيرها به حداكثر رساندن سرعت جريان سيال در حداقل زمان و حركت شير مي باشد. مخصوصاً در مورد كنترل فشار سيالات در مخازن يا برج هاي تحت فشار ، همچنين اين نوع شيرها در حجم زياد انتقال سيالات مورد استفاده قرار مي گيرد.
 از مزاياي شير پروانه اي سبكي وزن ، ارزاني قيمت ، نداشتن قطعات لغزنده و كشويي ، قابليت كنترل ، ساخت صفحه ديسك از موارد مختلف فلزي و غير فلزي مي باشد. و از ديگر مزاياي اين شيرها نداشتن محفظه اي براي به دام انداختن سيال و در نتيجه جلوگيري از خوردگي مي توان اشاره كرد.عمل آب بندي در شيرهاي پروانه اي بصورت Metal-Soft Seat مي باشد

شیر توپی ( BALL VALVE )
از این شیر هم برای قطع و وصل کامل جریان استفاده میشود . ساختمان شیر ساده ولی ظریف است و از بسیاری جهات مانند شیر سماوری می باشد . با ربع دور گردش دسته ، باز یا بسته می شود ، سطح اصطحکاک دیسک با بدنه کم است و محتوای شیر وظیفه روغنکاری را انجام می دهد ، لبه نشیمنگاه سطح گلوله را تمیز نموده وباعث آب بندی می شود

شیر توپی سماوری Understanding the Ball Valve
ولو های توپی که عضو مسدود کننده آن ها به شکل کره می باشد و مقر نشیمنگاهی این نوع ولوها به شکل مخروطی می باشد و به همین دلیل تنش ایجاد شده در محیط  سطح نشیمنگاه آن ها به شکل یکنواخت می باشد.شیر توپی از دریچه ای به شکل نیم کره تشکیل شده است که با گردش نیم گرد یا ربع گرد خود باعث باز یا بسته شدن مسیر سیال می گردد . این شیر از یک قطعه توپی شکل برای متوقف و راه اندازی دبی سیال در پایین دست شیر استفاده می گردد.اگر دسته شیر که به توپی وصل است موازی خط باشد به عبارت دیگر اگر سوراخ وسط توپی در مسیر ورود و خروج جریان سیال قرار داشته باشد شیر باز است  و همچنین اگر سوراخ وسط توپی عمود بر جریان سیال قرار داشته باشد شیر در حالت بسته قرار دارد.وقتی شیر در حالت نیمه باز قرار دارد جریان آشفته ای در شیر بوجود می آید که این عامل باعث محدودیت کاربرد شیر توپی می شود .
اگر ولوهای توپی  برای مدت طولانی نیمه باز باشد و افت فشار در سوراخ ساچمه خیلی زیاد باشد ممکن است نشیمنگاه نرم تغییر شکل داده و به طرف لبه سوراخ خم شود ، حتی ممکن است ساچمه در جای خود گیر کند .در این نوع شیرها مواد بدون برخورد با مانع در مجرایی به اندازه لوله متصل به آن حرکت می کند .

شیر اطمینان  ( Pressure Safety Valve )
بر اساس استـاندارد API 520 Part 1 كه به بررسي نحوه انتخاب، محاسبه سايز، نحوه نصب تجهيزات فشار شكن در پالايشگاه ها مي پردازد. در مورد شير اطمينان تعريف زير ارائه شده است: يك شير اطمينان شيري است كه توسط يك فنر بسته شده است و با رسيدن فشار پشت شير به يك فشار استاتيكي مشخص عمل كرده و به سرعت باز مي شود. (به اين عملPOP پوپ كردن شير مي گويند) شيرهاي اطمينان معمولاً براي سيالات تراكم پذير كاربرد دارد. با مشخص بودن مساحت سطح مجرابند ( seal ) و اندازه نازل مي توان مشخص نمود كه چه حجم سيال از شير خارج خواهد شد. در ابتدا بايد اندازه نازل خروجي (كه اُرفيس ناميده مي شود) محاسبه گردد.

موارد استفاده کاربرد شیر اطمینان :
در صنعت، مخازن تحت فشار یا لوله های تحت سیال با فشار بالا بايستي بوسيله دريچه اطمينان محافظت شوند. دريچه هاي اطمينان را بايد به گونه ای انتخاب كرد كه در صورت بهم خوردن تعادل در فشار مخزن، شير اطمينان باز شده و مقادير اضافي مايع يا گاز را خارج كند. در مواردي كه فشار علاوه بر امكان بهم خوردن تعادل در شرايط كاري در معرض خطرات آتش سوزي و يا انفجار نيز هستند بايد اين شيرها طوري انتخاب شوند كه نه فقط در فشار معيني باز گردند بلكه ظرفيت آنرا را داشته باشند تا مقدار زيادي مايع يا گاز داخل مخزن را كه در اثر حرارت تغيير حالت داده است را به خارج منتقل كنند. شيرهاي اطمينان در فشاري در حدود 10% بيش از فشاري كه مخزن بايد نگه دارد و يا درحدود بالاترين فشاري كه مخزن مي تواند تحمل كند طراحي مي شوند. در مخازن ضد انفجار ،فشار مخزن نبايد از 20% فشار طراحي بالاتر برود. شيرهاي اطمينان به عنوان وسيله اي مناسب جهت جلوگيري از افزایش فشار ناگهاني در موتورخانه ها، كارخانه ها و بطور كلي انواع سايت-هاي صنعتي و براي انواع سيالات از قبيل گاز، بخار، آب و يا هواي فشرده استفاده مي گردند. محدوديت فشار در اين كاربردها معمولاً ناشي از فشار قابل تحمل تجهيزات، لوله ها و دستگاه-ها و يا محصولات توليدي و همچنين مسائل مرتبط با حفظ ايمني افراد مي باشد كه اصطلاحاً به محدوده فشار كاركرد امن (Safe perating limits for pressure) و يا SOL/P معروف است. نحوه باز شدن شير اطمينان و مشخصات كاري آنها ارتباط مستقيم با نحوه طراحي قطعات داخلي شير دارد. در اغلب موارد اين طراحي بگونه اي انجام مي گيرد كه پس از شروع باز شدن شير اطمينان در اثر ازدياد فشار، در اثر خاصيت (POP Action) اين عمل به سرعت تشديد شده تا زماني كه شير كاملاً باز می گردد.
